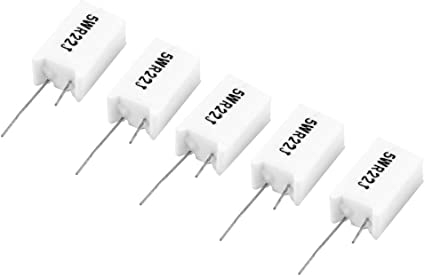

Especificações do resistor do tipo de cimento SQP:
DESCRIÇÃO | SQP200 | Sqp300 | Sqp 500 | Sqp 700 | SQP 1000 | SQP 1500 | SQP 2000 |
Classificação de energia (70 ℃） | 2W | 3w | 5W | 7w | 10W | 15w | 20w |
Faixa de temperatura operacional | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ |
| COEFICIENTE DE TEMPERATURA | ± 350ppm | ± 350ppm | ± 350ppm | ± 350ppm | ± 350ppm | ± 350ppm | ± 350ppm |
| RESISTÊNCIA DE ISOLAMENTO | Min. 20 MΩ | Min. 20 MΩ | Min. 20 MΩ | Min. 20 MΩ | Min. 20 MΩ | Min. 20 MΩ | Min. 20 MΩ |
| UMIDADE | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) |
| Sobrecarga de curto período de tempo | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) |
| Soldabilidade | Min.75% ABORDADO | Min.75% ABORDADO | Min.75% ABORDADO | Min.75% ABORDADO | Min.75% ABORDADO | Min.75% ABORDADO | Min.75% ABORDADO |
| Carregar vida | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) |
| Retardador de chama | Sem flamejamento | Sem flamejamento | Sem flamejamento | Sem flamejamento | Sem flamejamento | Sem flamejamento | Sem flamejamento |
| Faixa de valor de resistência （hastes Wirewound) | 0,1Ω- 82Ω | 0,1Ω- 180Ω | 0,1Ω- 180Ω | 0,1Ω- 430Ω | 0,1Ω- 470Ω | 0,5Ω- 600Ω | 0,5Ω- 1K |
| Faixa de valor de resistência （Value corte hastes） | 181Ω- 33kΩ | 181Ω- 50kΩ | 431Ω- 50kΩ | 471Ω- 100kΩ | 601Ω- 150kΩ | 1K1- 150KΩ |
Resistor de tipo de cimento SQP CARACTERÍSTICAS :
| Valor de resistência ao DC | Método de teste MIL-STD-202 ITEM 303 T | Temperatura 25 ℃ ± 2 ℃. AQL 0,25%. |
| Sobrecarga de curto período de tempo | Método de teste JIS C 5202 Item 5.5 | Tensão classificada × 2,5 vezes Ou max.workingvoltage × 2 vezes. Acima do teste 5 seg. A taxa de mudança de valor de resistência Deve estar dentro de ± (2,5%R+0,05 Ω). |
| Soldabilidade do terminal | Método de teste MIL-STD-202 ITEM 210 | 260 ℃ ± 5 ℃ 10 ± 1seg. Após o teste, deixe por 3 horas. A taxa de mudança de valor de resistência Deve estar dentro de ± (1%r+0,05 Ω). |
| Vibração suporta | Método de teste MIL-STD-202 ITEM 204 | X, Y, Z-ECH DIREÇÃO 2 HORAS. Amplitude 0,75 mm. Faixa: 10Hz ~ 500Hz. A taxa de mudança de valor de resistência Deve estar dentro de ± (1%r+0,05 Ω). |
| Carregar vida | Método de teste MIL-STD-202 ITEM 108 | 70 ℃ ± 2 ℃. 1000 horas Tensão classificada (1,5 horas depois, 0,5 horas de desconto). A taxa de mudança de valor de resistência Deve estar dentro de ± (5%R+0,1 Ω). |
| Temperatura de resistência COEFFICIENT | Método de teste MIL-STD-202 ITEM 304 | A taxa de mudança de valor de resistência Deve ser como tabela - 3. |
| Carregar vida em umidade | Método de teste MIL-STD-202 ITEM 103 | A taxa de mudança de valor de resistência Deve estar dentro de ± (5%r+0,05 Ω) |
Especificações do resistor do tipo de cimento SQP:
DESCRIÇÃO | SQP200 | Sqp300 | Sqp 500 | Sqp 700 | SQP 1000 | SQP 1500 | SQP 2000 |
Classificação de energia (70 ℃） | 2W | 3w | 5W | 7w | 10W | 15w | 20w |
Faixa de temperatura operacional | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ | -40 ℃ ~ +155 ℃ |
| COEFICIENTE DE TEMPERATURA | ± 350ppm | ± 350ppm | ± 350ppm | ± 350ppm | ± 350ppm | ± 350ppm | ± 350ppm |
| RESISTÊNCIA DE ISOLAMENTO | Min. 20 MΩ | Min. 20 MΩ | Min. 20 MΩ | Min. 20 MΩ | Min. 20 MΩ | Min. 20 MΩ | Min. 20 MΩ |
| UMIDADE | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) | ± (5%r+0,05Ω) |
| Sobrecarga de curto período de tempo | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) | ± (2,5%r+0,05Ω) |
| Soldabilidade | Min.75% ABORDADO | Min.75% ABORDADO | Min.75% ABORDADO | Min.75% ABORDADO | Min.75% ABORDADO | Min.75% ABORDADO | Min.75% ABORDADO |
| Carregar vida | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) | ± (5%r+0,1Ω) |
| Retardador de chama | Sem flamejamento | Sem flamejamento | Sem flamejamento | Sem flamejamento | Sem flamejamento | Sem flamejamento | Sem flamejamento |
| Faixa de valor de resistência （hastes Wirewound) | 0,1Ω- 82Ω | 0,1Ω- 180Ω | 0,1Ω- 180Ω | 0,1Ω- 430Ω | 0,1Ω- 470Ω | 0,5Ω- 600Ω | 0,5Ω- 1K |
| Faixa de valor de resistência （Value corte hastes） | 181Ω- 33kΩ | 181Ω- 50kΩ | 431Ω- 50kΩ | 471Ω- 100kΩ | 601Ω- 150kΩ | 1K1- 150KΩ |
Resistor de tipo de cimento SQP CARACTERÍSTICAS :
| Valor de resistência ao DC | Método de teste MIL-STD-202 ITEM 303 T | Temperatura 25 ℃ ± 2 ℃. AQL 0,25%. |
| Sobrecarga de curto período de tempo | Método de teste JIS C 5202 Item 5.5 | Tensão classificada × 2,5 vezes Ou max.workingvoltage × 2 vezes. Acima do teste 5 seg. A taxa de mudança de valor de resistência Deve estar dentro de ± (2,5%R+0,05 Ω). |
| Soldabilidade do terminal | Método de teste MIL-STD-202 ITEM 210 | 260 ℃ ± 5 ℃ 10 ± 1seg. Após o teste, deixe por 3 horas. A taxa de mudança de valor de resistência Deve estar dentro de ± (1%r+0,05 Ω). |
| Vibração suporta | Método de teste MIL-STD-202 ITEM 204 | X, Y, Z-ECH DIREÇÃO 2 HORAS. Amplitude 0,75 mm. Faixa: 10Hz ~ 500Hz. A taxa de mudança de valor de resistência Deve estar dentro de ± (1%r+0,05 Ω). |
| Carregar vida | Método de teste MIL-STD-202 ITEM 108 | 70 ℃ ± 2 ℃. 1000 horas Tensão classificada (1,5 horas depois, 0,5 horas de desconto). A taxa de mudança de valor de resistência Deve estar dentro de ± (5%R+0,1 Ω). |
| Temperatura de resistência COEFFICIENT | Método de teste MIL-STD-202 ITEM 304 | A taxa de mudança de valor de resistência Deve ser como tabela - 3. |
| Carregar vida em umidade | Método de teste MIL-STD-202 ITEM 103 | A taxa de mudança de valor de resistência Deve estar dentro de ± (5%r+0,05 Ω) |
