MF-100SS
HKR

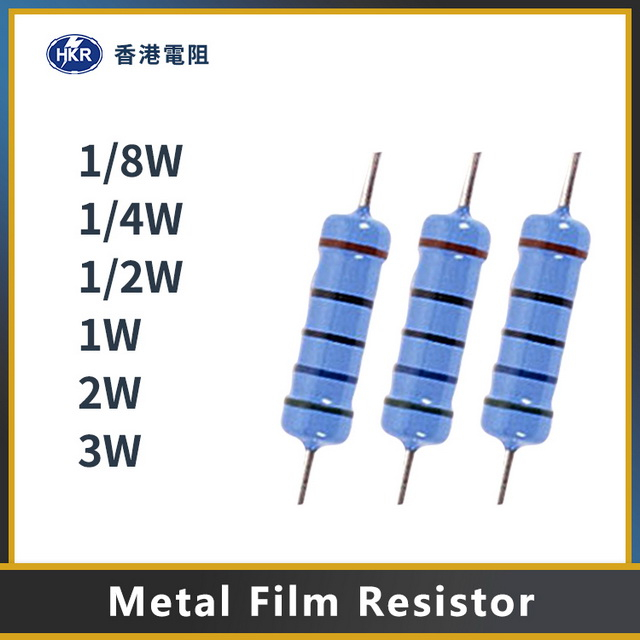

Filme de metal de alta precisão Resistor fixo ESPECIFICAÇÕES:
| DESCRIÇÃO | MF-100SS |
| Valor em tandard ALCANCE | 0,1 ~ 1mΩ |
| Classificação de energia em 70℃ | 1w |
| Tensão máxima de trabalho | 250V |
| Tensão máxima de sobrecarga | 500V |
| TEMPERATURA DE OPERAÇÃO ALCANCE | -55℃~+155℃ |
| COEFICIENTE DE TEMPERATURA | ±100ppm |
| Ciclismo de temperatura | ±(0,5%R+0,05Ω) |
| RESISTÊNCIA DE ISOLAMENTO | Min.1.000 mΩ |
| UMIDADE | ±(1,5%R+0,05Ω) |
| Sobrecarga de curto período de tempo | ±(0,5%R+0,05Ω) |
| Soldabilidade | Min. 95% coberto |
| VIBRAÇÃO | ±(0,5%R+0,05Ω) |
| Carregar vida | ±(2%R+0,05Ω) |
Filme de metal de alta precisão Resistor fixo CARACTERÍSTICAS:
| Valor de resistência ao DC | Método de teste MIL-STD-202 ITEM 303 | Tensão como tabela -4. Temperatura 25±2℃. AQL 0,25%. |
| Suporção de tensão | Método de teste MIL-STD-202 ITEM 301 | Método V-Block.Tensão como tabela -3×1,42, 1 min. AQL 1%. |
| Sobrecarga de curto período de tempo | Método de teste JIS C 5202 Item 5.5 | TENSÃO NOMINAL×2,5 vezesOu max.workingvoltage×2 VEZES. Acima do teste 5 seg.A taxa de mudança de valor de resistência Deve estar dentro±(0,5%R+0,05 Ω). |
| Força terminal | Método de teste MIL-STD-202 ITEM 211 | Força de tração: 1kForça Tensional: 180°, 2 ciclos.Força de flexão: 0,5 kg, 2 vezes.A taxa de mudança de valor de resistênciaDeverá ser levado±(0,5%R+0,05 Ω). |
| Soldabilidade do terminal | Método de teste MIL-STD-202 ITEM 210 | 260±5℃10±1 SEGUNDO.Após o teste, deixe por 3 horas.A taxa de mudança de valor de resistência Deverá ser levado±(0,5%R+0,05 Ω). |
| Ciclo de temperatura | Método de teste MIL-STD-202 Item 107 | Temperatura lateral baixa: -55℃ ±3℃30 MINUTOS.Temperatura ambiente: 10-15 minutos.Temperatura lateral alta:+125℃ ±3℃30 MINUTOS.Temperatura ambiente: 10-15 minutos.Acima do teste5 ciclosApós o último ciclo, deixe por 1-3 horas.A taxa de mudança de valor de resistência Deve estar dentro±(0,5%R+0,05 Ω). |
| Vibração suporta | Método de teste MIL-STD-202 ITEM 204 | X, Y, Z-ECH DIREÇÃO 2 HORAS.Amplitude 0,75 mm.Faixa: 10Hz ~ 500Hz.A taxa de mudança de valor de resistência Deve estar dentro±(0,5%R+0,05 Ω). |
| Carregar vida | Método de teste MIL-STD-202 ITEM 108 | 70° ±2℃. 1000 horas TENSÃO NOMINAL (1,5 horas depois, 0,5 horas de desconto). A taxa de mudança de valor de resistência Deve estar dentro ±(2%R+0,05 Ω). |
| Temperatura de resistência COEFFICIENT | Método de teste MIL-STD-202 ITEM 304 | A taxa de mudança de valor de resistência Deve ser como tabela - 3. |
| Carregar vida em umidade | Método de teste MIL-STD-202 ITEM 103 | A taxa de mudança de valor de resistência Deve estar dentro ±(1,5%R+0,05 Ω). |
Nota: Os resistores devem ser examinados quanto à evidência de danos mecânicos, arco e quebra após o teste.
Filme de metal de alta precisão Resistor fixo ESPECIFICAÇÕES:
| DESCRIÇÃO | MF-100SS |
| Valor em tandard ALCANCE | 0,1 ~ 1mΩ |
| Classificação de energia em 70℃ | 1w |
| Tensão máxima de trabalho | 250V |
| Tensão máxima de sobrecarga | 500V |
| TEMPERATURA DE OPERAÇÃO ALCANCE | -55℃~+155℃ |
| COEFICIENTE DE TEMPERATURA | ±100ppm |
| Ciclismo de temperatura | ±(0,5%R+0,05Ω) |
| RESISTÊNCIA DE ISOLAMENTO | Min.1.000 mΩ |
| UMIDADE | ±(1,5%R+0,05Ω) |
| Sobrecarga de curto período de tempo | ±(0,5%R+0,05Ω) |
| Soldabilidade | Min. 95% coberto |
| VIBRAÇÃO | ±(0,5%R+0,05Ω) |
| Carregar vida | ±(2%R+0,05Ω) |
Filme de metal de alta precisão Resistor fixo CARACTERÍSTICAS:
| Valor de resistência ao DC | Método de teste MIL-STD-202 ITEM 303 | Tensão como tabela -4. Temperatura 25±2℃. AQL 0,25%. |
| Suporção de tensão | Método de teste MIL-STD-202 ITEM 301 | Método V-Block.Tensão como tabela -3×1,42, 1 min. AQL 1%. |
| Sobrecarga de curto período de tempo | Método de teste JIS C 5202 Item 5.5 | TENSÃO NOMINAL×2,5 vezesOu max.workingvoltage×2 VEZES. Acima do teste 5 seg.A taxa de mudança de valor de resistência Deve estar dentro±(0,5%R+0,05 Ω). |
| Força terminal | Método de teste MIL-STD-202 ITEM 211 | Força de tração: 1kForça Tensional: 180°, 2 ciclos.Força de flexão: 0,5 kg, 2 vezes.A taxa de mudança de valor de resistênciaDeverá ser levado±(0,5%R+0,05 Ω). |
| Soldabilidade do terminal | Método de teste MIL-STD-202 ITEM 210 | 260±5℃10±1 SEGUNDO.Após o teste, deixe por 3 horas.A taxa de mudança de valor de resistência Deverá ser levado±(0,5%R+0,05 Ω). |
| Ciclo de temperatura | Método de teste MIL-STD-202 Item 107 | Temperatura lateral baixa: -55℃ ±3℃30 MINUTOS.Temperatura ambiente: 10-15 minutos.Temperatura lateral alta:+125℃ ±3℃30 MINUTOS.Temperatura ambiente: 10-15 minutos.Acima do teste5 ciclosApós o último ciclo, deixe por 1-3 horas.A taxa de mudança de valor de resistência Deve estar dentro±(0,5%R+0,05 Ω). |
| Vibração suporta | Método de teste MIL-STD-202 ITEM 204 | X, Y, Z-ECH DIREÇÃO 2 HORAS.Amplitude 0,75 mm.Faixa: 10Hz ~ 500Hz.A taxa de mudança de valor de resistência Deve estar dentro±(0,5%R+0,05 Ω). |
| Carregar vida | Método de teste MIL-STD-202 ITEM 108 | 70° ±2℃. 1000 horas TENSÃO NOMINAL (1,5 horas depois, 0,5 horas de desconto). A taxa de mudança de valor de resistência Deve estar dentro ±(2%R+0,05 Ω). |
| Temperatura de resistência COEFFICIENT | Método de teste MIL-STD-202 ITEM 304 | A taxa de mudança de valor de resistência Deve ser como tabela - 3. |
| Carregar vida em umidade | Método de teste MIL-STD-202 ITEM 103 | A taxa de mudança de valor de resistência Deve estar dentro ±(1,5%R+0,05 Ω). |
Nota: Os resistores devem ser examinados quanto à evidência de danos mecânicos, arco e quebra após o teste.
