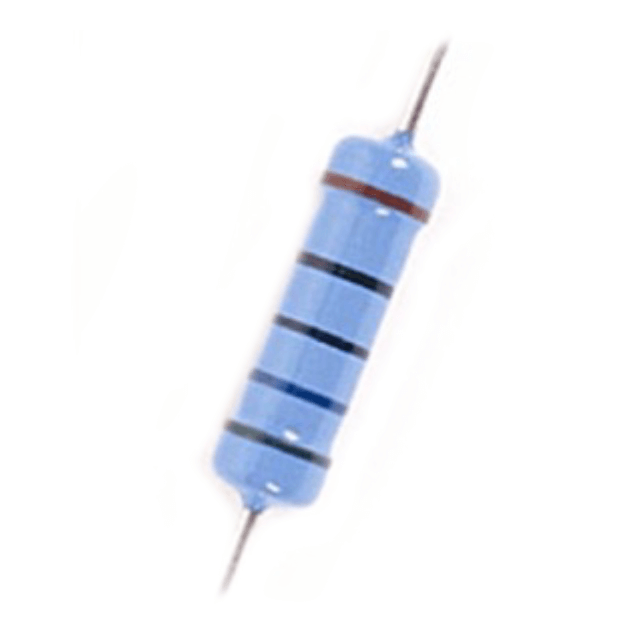

Resistor fixo de filme metálico de alta precisão

Tolerância ： ± 1%, ± 2%, ± 5%

Faixa de valor de resistência: 0,1 ohm - 22 Meg ohm

T.C.R Faixa ： ± 50ppm ~ 100ppm

Padrão de teste: JISC 5202

Escopo aplicável

1.1 Esta especificação é para uso em resistores fixos de filme de metal

1.2 Características e especificações estão de acordo com as de:

MIL-STD-105

MIL-STD-202

JIS C 5202

GB 5731-85

IEC 115-2-1-1982

QC 400101

1.3 ROHS e Produto compatível

NÚMERO DA PEÇA

É composto de descrição, potência nominal, valor nominal de resistência, tolerância e embalagem.

2.1 Maquiagem:

2.2 Explicação:

Descrição do número da peça

MF100 0R27 F TB Metal Film Fixed Resistor, 1W, 0,27Ω, +/- 1%, fita na caixa,

Diâmetro do fio de chumbo: d = 0,60 mm, largura de gravação = 52 mm.

* Observações: A classificação de energia de 1/8w é codificada como 125

2.3 Indicação de código de cor

Resistores fixos dos quais o valor e a tolerância nominais são indicados pelos códigos de cores conforme a Tabela 1:

Dimensões

ESPECIFICAÇÕES

* A tensão de trabalho é calculada com base no valor de resistência seguindo a fórmula de v = √ (p* r) ou em sua extensão máxima, conforme indicado acima

*A tensão de sobrecarga é calculada com base no valor de resistência seguindo a fórmula de v = 2,5 *√ (p *r) ou em sua extensão máxima, conforme indicado acima

Curva de desativação de potência

Diagrama estrutural

(1) haste de cerâmica central

(2) filme de carbono de filme de resistência

(3) tampa de ferro em estanho terminal

(4) Soldagem elétrica de conexão

(5) fio de chumbo soldado ou enlatado, fio de cobre recozido

(6) verniz de isolamento elétrico Undercoat

(7) Terminando pintura de tinta de isolamento elétrico

(8) Indicação Código de cores tinta

CARACTERÍSTICAS

NÃO MUITO. (Sistema de codificação)

Dados de embalagem
