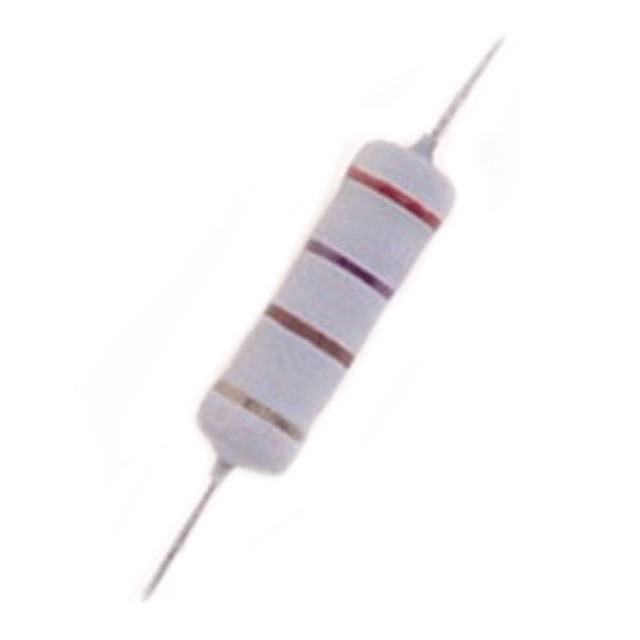

Tolerância : ± 1%, ± 2%, ± 5%
Faixa de valor de resistência: 0,01 ohm - 1 K
Padrão de teste: JISC 5202
Tipo não indutivo também disponível
Recursos:
1 : Este resistor é fabricado com o valor de resistência valioso crimpado com segurança nos dois terminais da haste de cerâmica.
2 : Comparativamente menor em tamanho.
3: alta estabilidade elétrica e mecânica e confiabilidade.
Escopo aplicável
1.1 Esta especificação é para uso em resistores de fio Wirewound
1.2 Características e especificações estão de acordo com as de:
MIL-STD-105
MIL-STD-202
JIS C 5202
GB 5731-85
IEC 115-2-1-1982
QC 400101
1.3 ROHS e Produto compatível
NÚMERO DA PEÇA
É composto de descrição, potência nominal, valor nominal de resistência, tolerância e embalagem.
2.1 Maquiagem:
2.2 Explicação:
Descrição do número da peça
WR 100R 100R J TB Resistor de feridas, 1W, 100Ω, +/- 5%, fita na caixa,
Diâmetro do fio de chumbo: d = 0,60 mm, largura de gravação = 52 mm.
2.3 Indicação de código de cor
Resistores fixos dos quais o valor e a tolerância nominais são indicados pelos códigos de cores conforme a Tabela 1:
Dimensões
ESPECIFICAÇÕES
* A tensão de trabalho é calculada com base no valor de resistência seguindo a fórmula de v = √ (p* r) ou em sua extensão máxima, conforme indicado acima
*A tensão de sobrecarga é calculada com base no valor de resistência seguindo a fórmula de v = 2,5 *√ (p *r) ou em sua extensão máxima, conforme indicado acima
Diagrama estrutural
(1) haste de cerâmica branca central
)
(3) tampa de ferro em estanho terminal
(4) Soldagem elétrica de conexão
(5) fio de chumbo soldado ou enlatado, fio de cobre recozido
(6) Pintura final de pintura de silício à prova de chamas
(7) Indicação Código de cores tinta
CARACTERÍSTICAS
NÃO MUITO. (Sistema de codificação)
Dados de embalagem
