Faixa de valor de resistência: 1 ohm - 1k ohm
Tolerância ： ± 5%
Recurso especial: o resistor de filmes de metal fusível executa duas funções ao mesmo tempo. Ele funciona como um resistor em estado normal e muda em um FUS quando a corrente anormal passa de modo a proteger as outras peças componentes no P.C. borda.
Escopo aplicável
Esta especificação padrão de FR é para uso em eletrônicos de consumo, computador, telecomunicações, instrumentos de controle, etc.
NÚMERO DA PEÇA
É composto por código do produto, classificação de energia, valor nominal de resistência, tolerância e embalagem.
B.1 Maquiagem:
B.2 Explicação:
Descrição do número da peça
FR100 470R J TB Resistor de filme de metal fusível, 1W, 470Ω, +/- 5%, fita na caixa,
Diâmetro do fio de chumbo: d = 0,60 mm, largura de gravação = 52 mm.
* Valor nominal de resistência: E-24 Value Series
AVALIAÇÃO
C.1 Potência nominal é o valor da tensão de carga máxima especificada à temperatura ambiente de 70 ℃.
Quando a temperatura ambiente ultrapassa 70 ℃, o valor de resistência diminui gradualmente conforme a seguinte curva de deraca.
C.2 Tensão nominal: -40 70 155 Temperatura ambiente (℃)
É calculado na seguinte fórmula:
E = √ p (potência nominal) ● r (valor de resistência)
E: tensão nominal (V)
C.3 Inflamabilidade
Aplique 4 vezes a tensão de trabalho nominal no resistor por 5 minutos continuamente, nenhuma observação de chama.
C.4 Faixa de temperatura operacional: -40 ℃ ~ +155 ℃
Dimensões
Estrutura
1 terminal:
O terminal deve estar firmemente conectado ao corpo do resistor, tanto eletricamente quanto mecanicamente, e permitir uma solda fácil.
E.2 Coating:
O revestimento é sobrecarregando o corpo do resistor com tinta não inflamável cinza claro.

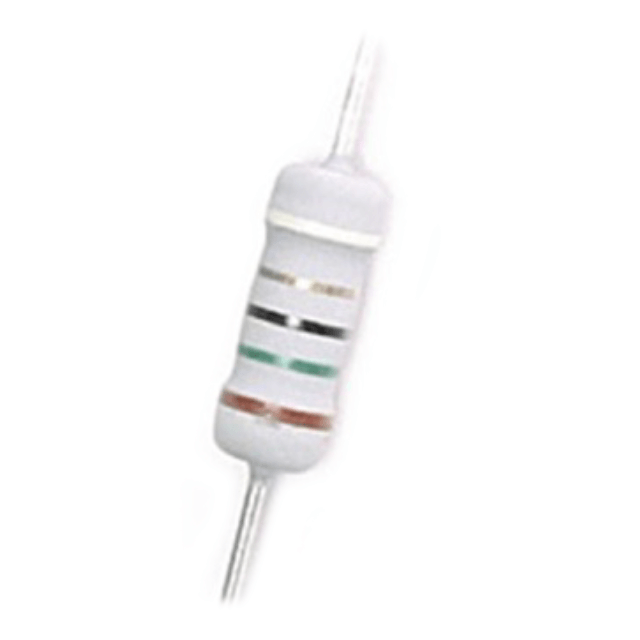

E.3 Marcas:
As marcas devem ser mostradas no corpo do resistor por codificação de cores.
Códigos de cores 1, 2º e 3º: valor de resistência nominal.
4º Código de Cor: Tolerância à Resistência -J (± 5%) - Cor de ouro.
5º Código de cores: características de fusão
Cor verde -8 vezes
cor azul -12 vezes
Cor branca -16 vezes (padrão)
cor violeta -32 vezes
Características eletrais
Condição de teste
Todas as medidas são realizadas sob a condição de teste padrão à temperatura ambiente de 25 ℃ ± 2 ℃ e a umidade relativa de 65% ± 5%.
Método de teste e requisitos
1 valor de resistência
É medido por método de ponte com a tensão aplicada não superior a 1/10 da tensão nominal por 5 segundos; A tolerância permitida de todos os valores de resistência na série E24 é indicada da seguinte maneira:
Código de tolerância j
Tolerância real ± 5%
2 coeficiente de temperatura:
Retire o valor de resistência na temperatura ambiente (25 ℃) e o valor após o teste realizado à temperatura superior a 100 ℃ por cerca de 30 a 40 minutos, as leituras serão usadas com a fórmula a seguir para obter o T.C. de ± 350 ppm/℃.
T.c (ppm/℃) = (r - r0)/r0 × 1/(t - t0)
onde t0: temperatura ambiente de 25 ℃
T: Temperatura de teste de cerca de 125 ℃ r
0: Valor de resistência à temperatura ambiente de 25 ℃
R: Valor de resistência à temperatura de teste de 125 ℃
3 curto tempo acima da carga:
Para aplicar 1,5 vezes adicional da potência de tensão nominal no resistor testado, se a tensão ultrapassar a tensão de trabalho máxima, siga a tensão de trabalho máxima. Após 5 segundos, remova a tensão e coloque os resistores à condição normal por 30 minutos, faça a leitura dos valores de resistência entre o teste pré e o posto, usando a seguinte fórmula, a taxa de mudança de resistência deve estar dentro da faixa de ± (2,5%R+0,05).
Taxa de mudança de resistência %= (R-R0)/R0 × 100
onde r0 = valor de resistência antes do teste
R = valor de resistência após teste
4 ciclo de temperatura:
Após os seguintes ciclos de temperatura de 4 etapas por 5 vezes, não deve haver danos mecânicos no corpo do resistor, a taxa de alteração do valor da resistência entre o teste pré e o poste deve estar dentro da faixa de ± (2,0%R+0,05).
5 Life de carga à prova de umidade:
Os resistores são colocados em um forno de temperatura/ umidade constante, onde a temperatura é de 40 ± 2 ℃ e a umidade relativa é de 90 ~ 95% com a tensão relacionada (não excedendo a tensão máxima de trabalho) por 90 minutos e depois retirar os resistores de volta a A temperatura ambiente normal por 30 minutos, levando isso como um ciclo de teste. Repita este ciclo de teste por 500 ou 1.000 horas. Deixe as peças testadas de volta a uma temperatura ambiente por cerca de 60 minutos após o ciclo de teste, faça as leituras da alteração do valor da resistência entre o pré e o pós-teste, a taxa de mudança é de cerca de ± (5,0%r ± 0,05).
6 Resistência ao calor da solda:
95% da circunferência dos dois terminais de fio de chumbo (cerca de 4,0 mm ± 0,8 mm do corpo do resistor) deve ser mergulhado em uma panela de solda com solda derretida de 350 ℃ ± 5 ℃ por 10 ± 1 segundos. Resistores de volta à temperatura normal por 3 horas. Tome a leitura da taxa de mudança de valor de resistência entre o teste pré e o poste, que é de cerca de ± (2,0%R+0,05).
7 Carregar vida:
Deixe os resistores em um suporte de teste e coloque todas as amostras dentro de um forno de temperatura constante de 70 ℃ ± 2 ℃, certifique -se de que não haja interferência de temperatura nos resistores no forno, aplique tensão nominal de D.C. (não excedendo a tensão de trabalho máxima) Por 90 minutos, com energia de 30 minutos, leve isso como um ciclo de teste. Repita este ciclo de teste por 1.000 horas e deixe as peças testadas de volta a uma temperatura ambiente normal por uma hora para o resfriamento. Tome a leitura da taxa de mudança de valor de resistência entre o teste pré e o poste, que deve estar dentro da faixa de ± (5%R+0,15).
8 características e definição de fusão
8.1. A classificação de potência é 1W, o valor de resistência é 470, aplicar 16 vezes a potência nominal no resistor, a peça da amostra será fundida em 60 segundos. O cálculo da tensão de fusão é o seguinte:
E = √ p ● r ● 16 vezes
8.2 Definição de fusão: o valor da peça testada se torna magnitude ou 100 vezes ou acima do valor da resistência.
8.3 As características de fusão serão diferentes das condições padrão em quaisquer valores abaixo de 470. As amostras representativas de qualidade serão enviadas para aprovação antes da produção.
Força terminal
1 tração terminal:
Corrija uma extremidade do terminal firmemente, aplique uma carga estática de 2,5kgs. (abaixo de 1W - 1kg) no outro terminal por 5 segundos. Nenhuma observação de qualquer dano ou quebra no terminal.
2 Terminal Bend:
Corrija uma extremidade do terminal firmemente, gire o outro terminal de 90 rotação e repita o mesmo teste em uma direção inversa. Nenhuma observação de qualquer dano ou quebra no terminal.
3 Twist Sortand:
Para dobrar o terminal no ponto de cerca de 6 mm do corpo do resistor para 90, depois pegue o terminal a 0,8 mm, além da extremidade do ponto dobrado e gire -o (no sentido horário) em 360 graus perpendicularmente ao eixo do resistor a uma velocidade de cerca de 5 segundos por turno, e faça o mesmo no sentido anti -horário novamente, o que constitui uma curva inteira. Repita a curva por 3 vezes. Nenhuma observação de qualquer dano ou quebra no terminal.
Soldabilidade
Mergulhe o terminal em uma panela de solda limpa contendo fluxo à temperatura ambiente por 5 segundos, a circunferência é de cerca de 95% do comprimento do terminal. O fluxo é diluído com 25% do IPA. A proporção da solda derretida na panela de solda é estanho (100%). Durante o processo de fusão de estanho, mexa bem a panela de solda para manter uma temperatura constante de 260 ℃ ± 5 ℃. A imersão do terminal no pote de solda está na velocidade de 25 mm/segundo por 5 segundos. Se o terminal ainda usar algum fluxo após a solda, que deve ser limpa com IPA e secar com uma toalha.
NÃO MUITO. (Sistema de codificação)
Dados de embalagem
