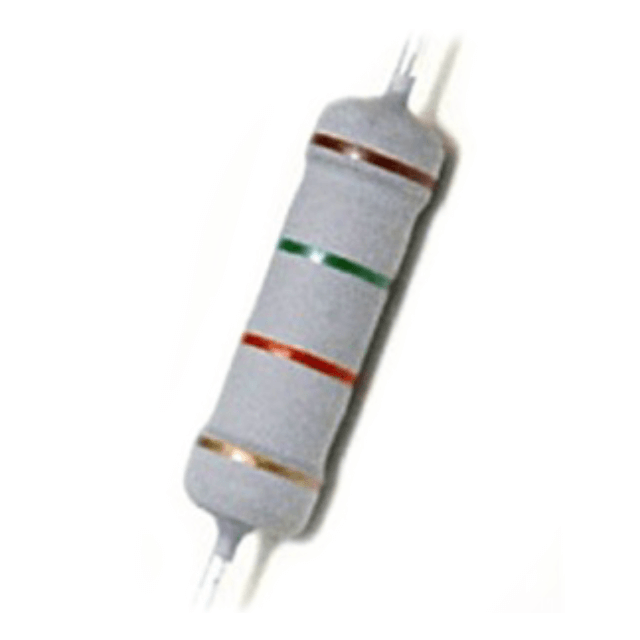

Resistor de filme de óxido metálico tipo à prova de chamas

Tolerância ： ± 2%, ± 5%

Faixa de valor de resistência: 1 ohm - 510k ohm

Padrão de teste: JISC 5202

Escopo aplicável

1.1 Esta especificação é para uso em resistores fixos de filme de óxido metálico

1.2 Características e especificações estão de acordo com as de:

MIL-STD-105

MIL-STD-202

JIS C 5202

GB 5731-85

IEC 115-2-1-1982

QC 400101

1.3 ROHS e Produto compatível

NÚMERO DA PEÇA

É composto de descrição, potência nominal, valor nominal de resistência, tolerância e embalagem.

2.1 Maquiagem:

Dimensões

ESPECIFICAÇÕES

* A tensão de trabalho é calculada com base no valor de resistência seguindo a fórmula de v = √ (p* r) ou em sua extensão máxima, conforme indicado acima

*A tensão de sobrecarga é calculada com base no valor de resistência seguindo a fórmula de v = 2,5 *√ (p *r) ou em sua extensão máxima, conforme indicado acima

Curvas de desativação de potência

Diagrama estrutural

(1) haste de cerâmica central

(2) filme de carbono de filme de resistência

(3) tampa de ferro em estanho terminal

(4) Soldagem elétrica de conexão

(5) fio de chumbo soldado ou enlatado, fio de cobre recozido

(6) Pintura final de pintura de silício à prova de chamas

(7) Indicação Código de cores tinta

CARACTERÍSTICAS

NÃO MUITO. (Sistema de codificação)

Dados de embalagem
