0201
Embalagem: fita no carretel
Tolerância ： ± 1%, ± 5%
Faixa de valor de resistência: 1 ohm - 100 meg ohm
Os produtos HKR estão em conformidade com os requisitos ambientais de acordo com a Sony do Código no. SS-00259 para não relacionado em 8 materiais nocivos.
· Tamanho pequeno e peso ligado com faixa de tamanho por padrão int'l
· Altamente estável em aplicação de montagem na superfície automática de colocação automática
· Compatível com solda de ondas e solda de reflexão
Configuração
Dimensions
Curva de desativação de potência
Série RCT
A tensão de trabalho é calculada com base no valor de resistência seguindo a fórmula de v = √ (p*r) ou em sua extensão máxima, conforme indicado acima.
A tensão de sobrecarga é calculada com base no valor de resistência seguindo a fórmula de v = 2.5√ (p*r) ou na extensão máxima, conforme indicado acima.
Curva de temperatura de solda
Métodos de especificação e teste
Marcações
1.1 Não há marcas em 0201 e 0402. As marcas nos outros tamanhos são expressas por um código de 3 dígitos em seu valor exato
E. G.: 6r8 = 6,8; 100 = 10 × 10 0 = 10; 472 = 47 × 102 = 4700 = 4,7k
1.2.+/-1% de marcas de valor de resistência
uma. As marcas nos tamanhos 0805, 1206 e acima são expressas por um código de 4 dígitos.
E. G.: 82r5 = 82,5; 1000 = 100 × 10 0 = 100; 2212 = 221 × 102 = 22100 = 22,1k。
b. As marcas em 0603 ± 1%(série IEC E-96) são expressas por um código de 3 dígitos; Os dois primeiros dígitos representam o código do valor e a última letra capital representa o multiplicador.
O sistema de codificação da série E-96 é o seguinte:
Código multiplicador:
E. G.: 01y = 100 × 10 -2 = 1; 68a = 499 × 100 = 499; 02d = 102 × 103 = 102k
c. Quaisquer valores de resistência de tolerância a 1%, mas não incluídos na série E-96, as marcas de valor são as mesmas que +/- 5% de tolerância com a identificação de rotulagem.
d. A marcação do resistor de 0 ohm é um '0' com sua faixa de valor de 0 a 50mΩ. Nenhuma tolerância mostrada no rótulo do produto.

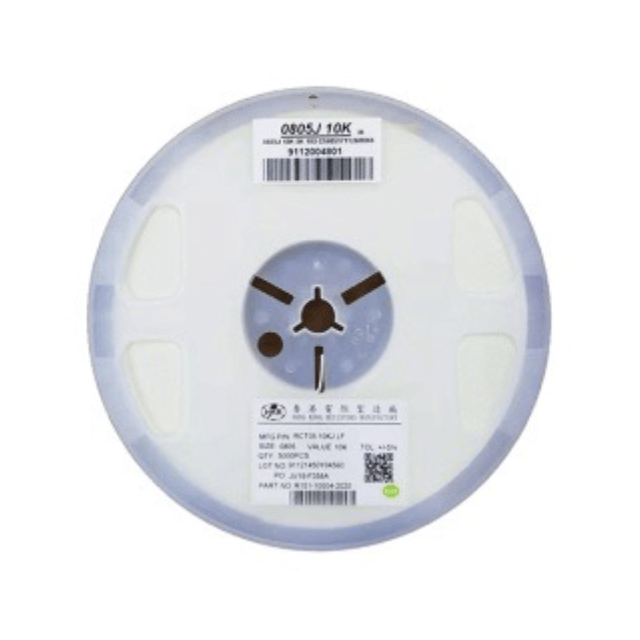

Pacote de fita e carretel
Embalagem externa
O primeiro pacote ： 1 ~ 10 ros o segundo pacote: 66 rolo máximo
· Quando a quantidade não atingir o máximo, o espaço vazio restante deve ser enterrado com material tampão.
· Quando a quantidade é alguns, podem ser usados métodos de empacotamento altemativos. É importante garantir a segurança dos produtos durante o transporte.
