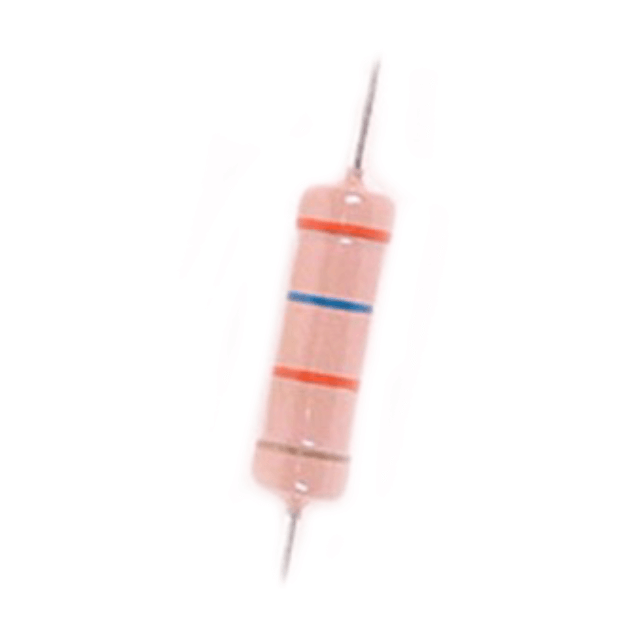

Resistor Fixo de Filme de Carbono

Escopo aplicável

1.1 Esta folha de dados é para uso em resistores fixos de filme de carbono

1.2 Características e especificações estão de acordo com as de:

MIL-STD-105

MIL-STD-202

JIS C 5202

GB 5731-85

IEC 115-2-1-1982

QC 400101

1.3 ROHS e Produto compatível

NÚMERO DA PEÇA

É composto de descrição, potência nominal, valor nominal de resistência, tolerância e embalagem.

2.1 Maquiagem:

ESPECIFICAÇÕES

* A tensão de trabalho é calculada com base no valor de resistência seguindo a fórmula de v = √ (p* r) ou em sua extensão máxima, conforme indicado acima

*A tensão de sobrecarga é calculada com base no valor de resistência seguindo a fórmula de v = 2,5 *√ (p *r) ou em sua extensão máxima, conforme indicado acima

Curva de desativação de potência

Diagrama estrutural

(1) haste de cerâmica central

(2) filme de carbono de filme de resistência

(3) tampa de ferro em estanho terminal

(4) Soldagem elétrica de conexão

(5) fio de chumbo soldado ou enlatado, fio de cobre recozido

(6) verniz de isolamento elétrico Undercoat

(7) Terminando pintura de tinta de isolamento elétrico

(8) Indicação Código de cores tinta

CARACTERÍSTICAS

NÃO MUITO. (Sistema de codificação)

Dados de embalagem
